Ламинатор для нанесения пленочного фоторезиста
OS64R-Q Ламинатор для нанесения пленочного фоторезиста с функцией сбора липкой пыли
Наличие:
Доступно для предзаказа
Особенности:
- Этот современный ламинатор отличается стабильным давлением ламинирования и точным контролем температуры с ее высокой равномерностью по всей поверхности.
- Макс. размер – 640×640 мм
- Мин. размер – 140×140 мм
- Толщина материала – 0,01–3,5 мм
- Ламинирующие валы 2 шт., диаметр 80 мм
- 2 нагревательных элемента (резистивных или из углеволокна) мощностью 1,2 кВт каждый
- Предусмотрены регулировка натяжения сухой пленки и функция точной юстировки для совмещения верхней и нижней пленок.
- Скорость ламинирования отображается в цифровом виде в реальном времени; имеется удобная система регулировки скорости.
- Ламинирующие валы изготовлены по специальной технологии и покрыты силиконовой резиной.
- Доступны различные варианты твердости покрытия; валы отличаются долгим сроком службы и простотой замены.
Доступно для предзаказа
OS64R-Q Ламинатор используются для нанесения фоторезиста на заготовки, обеспечивая равномерное покрытие и высокое качество конечного изделия.
Пленочный валик изготовлен по специальной технологии, обладает хорошей теплопроводностью и обеспечивает равномерную температуру. Для управления температурой двух пленочных валиков используется цифровой регулятор температуры Omron, а также ПИД-регулятор в сочетании с твердотельным реле (SSR), что гарантирует стабильность температуры внешней поверхности валиков в процессе прессования пленки. Прижимной пленочный валик изготовлен из силиконовой резины, обладающей умеренной твердостью, длительным сроком службы и простотой замены.
Применение:
- Данное оборудование широко используется для ламинирования сухим пленочным фоторезистом поверхностей плоских изделий, таких как кремниевые пластины, печатные платы (PCB), гибкие печатные платы (FPC), керамика, акрил, металл и стекло.
| Модель | OS64R-Q | OS65R-2Q |
|---|---|---|
| Описание процесса | Ручная подача плат → Удаление пыли → Ламинирование → Ручная резка сухого пленочного фоторезиста → Ручной сбор плат | |
| Характеристики и параметры | ||
| Макс. размер | 640×640 мм | |
| Мин. размер | 140×140 мм | |
| Ламинирующие валы | 2 шт., диаметр 80 мм | 4 шт., диаметр 80 мм |
| Система нагрева | 2 нагревательных элемента (резистивных или из углеволокна) мощностью 1,2 кВт каждый | 4 нагревательных элемента по 1,2 кВт (резистивные / из углеволокна) |
| Система удаления пыли | 2 ролика для удаления пыли + 2 рулона клейкой бумаги для сбора пыли | |
| Толщина материала | 0,01–3,5 мм | |
| Скорость | 0–3,5 м/мин (0–11 футов/мин), регулируемая; цифровой дисплей с поддержкой двух систем измерения | |
| Контроль температуры | от комнатной до 130°C; цифровой термостат | |
| Давление ламинирования | 1–6 кг/см², регулируемое | |
| Характеристики сухой пленки | Толщина 15–150 мкм; внутренний диаметр втулки 76,2 мм (3 дюйма); внешний диаметр рулона ≤200 мм | |
| Внешний диаметр | ≤200 мм | |
| Натяжение пленки | Механическая система с регулировкой натяжения | |
| Контроль температуры | Контактный датчик температуры | |
| Система терморегулирования | Термостат Omron + твердотельное реле (SSR) для точного контроля; автоматическое поддержание температуры и защита от перегрева (автоматическое отключение питания) | |
| Транспортировочные ролики | Нержавеющая сталь SUS304 (исключает вторичное загрязнение) | |
| Рабочий стол | Съемные неприводные ролики из нержавеющей стали (спереди и сзади); | |
| Рабочая высота | 900 мм | |
| Основной каркас | Холоднокатаная сталь с электростатическим порошковым покрытием | |
| требуемый расход воздуха | ≥6 м³/мин | |
| Вытяжная система | Вытяжной патрубок (3 дюйма) в верхней части; | |
| Электропитание | Переменный ток 220 В, одна фаза, 3,5 кВт, 50/60 Гц | |
| Подача воздуха | Давление 5–8 кг/см², расход ≥10 л/мин; сухой сжатый воздух без примесей масла и влаги | |
| Допустимая нагрузка на пол | 500 кг/м² | |

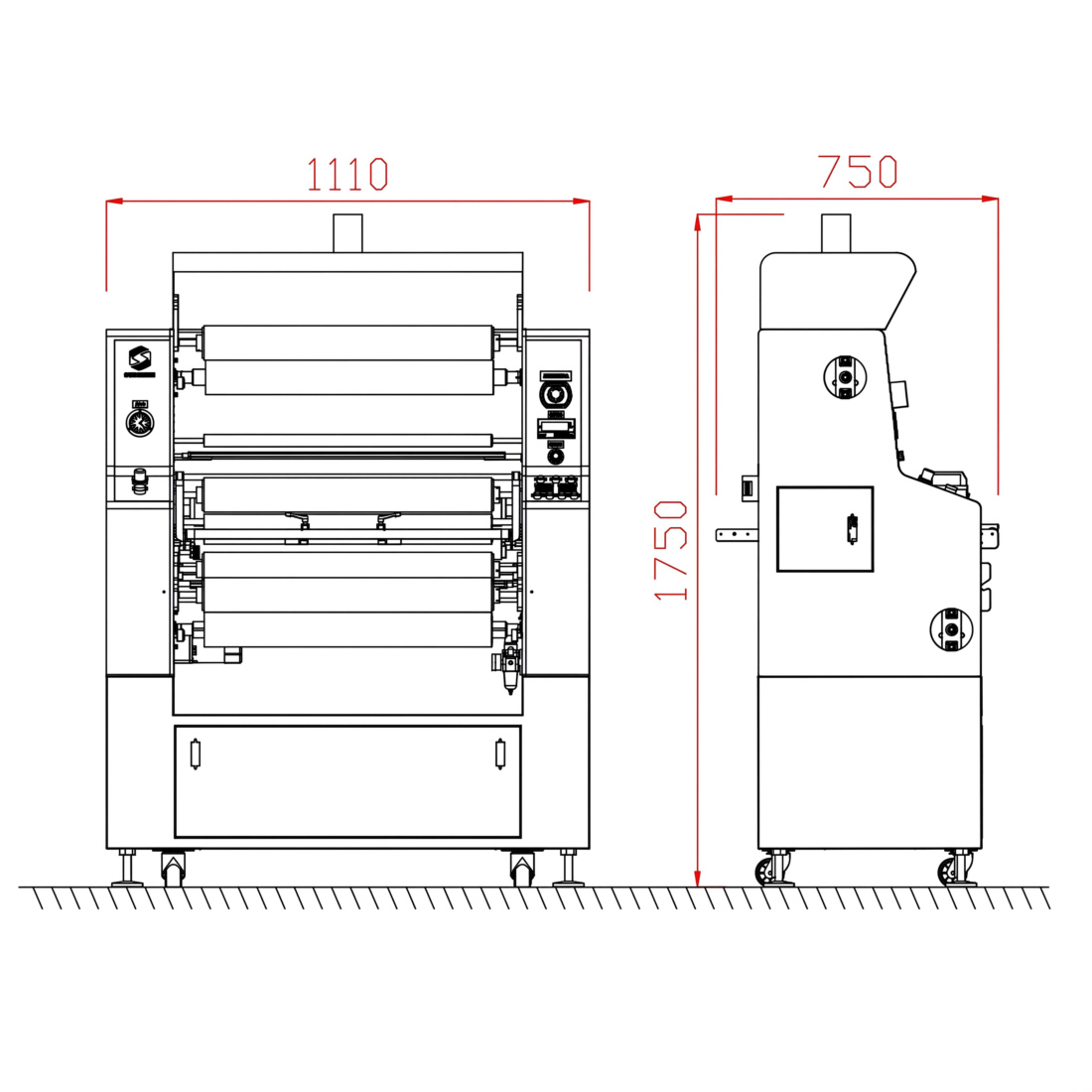

| Габаритные размеры (ДxШxВ) | 1110 x750x1750 мм | 1110×9001750 мм |
| Вес Нетто/Брутто | 250 кг | 350 кг |
Похожие
-
Ламинатор для нанесения пленочного фоторезиста
OS-ZFM300 Рулонный ламинатор
Особенности:
- Назначение: Перенос сухого пленочного фоторезиста на фольгированный диэлектрик методом высокотемпературного ламинирования.
Режим ламинирования: Оснащен специальными устройствами автоматической перемотки пленки (для верхнего и нижнего слоев), обеспечивающими автоматическую двустороннюю подачу плат, автоматическую перемотку пленки и автоматическое ламинирование.
Особенности конфигурации: Управление осуществляется интеллектуальным однокристальным микроконтроллером; предусмотрена функция автоматического контроля температуры; возможность регулировки температуры и скорости ламинирования. - конструктивные особенности аппарата позволяют оператору легко поменять/установить рулоны с пленкой;
- для рулонов длинной намотки, а так же для рулонов с толстой намоткой пленки предусмотрены специальные удлиненные стойки;
- система фиксации пленки достаточна проста, чтобы в ней смог разобраться человек без специальных знаний и навыков;
- для управления системой сведения валов в аппарате имеется специальный регулятор;
- автоматическое поддержание режима натяжения пленки освободит оператора от необходимости в контроле данного процесса;
- двухстороннее/одностороннее ламинирование силиконовыми валами внутреннего нагрева;
- пошаговая регулировка скорости и температуры;
- цифровая регулировка скорости и температуры;
- LED дисплей.
SKU: n/a - Назначение: Перенос сухого пленочного фоторезиста на фольгированный диэлектрик методом высокотемпературного ламинирования.
-
Ламинатор для нанесения пленочного фоторезиста

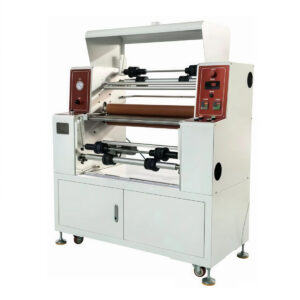

OSGE-PI680 Ламинатор для нанесения пленочного фоторезиста
Ламинатор для нанесения пленочного фоторезистаOSGE-PI680 Ламинатор для нанесения пленочного фоторезиста
Особенности:
- Герметизация с использованием новейшей конструкции и конструкции корпуса машины интеграции, чтобы обеспечить равномерность ролика;
- Материал толщиной 8 мм не представляет проблемы, если поверхность ровная.
- Это двухстороннее ламинирование одновременно, поэтому требуются 2 комплекта сухих пленок.
- Применима любая марка сухой пленки
- Ламинирующий ролик – термостойкий силикон, средней жесткости, особенно для ламинирования мягких и твердых картонов;
- Ламинирующий ролик большого диаметра нагревается быстрее, равномернее и служит дольше, точно контролирует температуру поверхности ламинированного ролика.
- Герметизация с использованием новейшего дизайна и конструкции корпуса интегрированной машины, чтобы обеспечить равномерность валика;
- Ламинирующий валик – термостойкий силикон, средней жесткости, особенно для ламинированных мягких и твердых картонов;
- Большой ламинирующий валик нагревается быстрее, срок службы дольше, точный контроль температуры поверхности ламинированного валика.
- Технологический процесс: сухой пленочный рулонный ламинатор → экспонирование → проявка → выпечка/сушка → травление → снятие сухой пленки
SKU: n/a -
Ламинатор для нанесения пленочного фоторезиста
GE-DL600 Ламинатор для нанесения пленочного фоторезиста
Ламинатор для нанесения пленочного фоторезистаGE-DL600 Ламинатор для нанесения пленочного фоторезиста
Особенности:
- Герметизация с использованием новейшей конструкции и конструкции корпуса машины интеграции, чтобы обеспечить равномерность ролика;
- Материал толщиной 8 мм не представляет проблемы, если поверхность ровная.
- Это двухстороннее ламинирование одновременно, поэтому требуются 2 комплекта сухих пленок.
- Применима любая марка сухой пленки
- Ламинирующий ролик – термостойкий силикон, средней жесткости, особенно для ламинирования мягких и твердых картонов;
- Ламинирующий ролик большого диаметра нагревается быстрее, равномернее и служит дольше, точно контролирует температуру поверхности ламинированного ролика.
- Герметизация с использованием новейшего дизайна и конструкции корпуса интегрированной машины, чтобы обеспечить равномерность валика;
- Ламинирующий валик – термостойкий силикон, средней жесткости, особенно для ламинированных мягких и твердых картонов;
- Большой ламинирующий валик нагревается быстрее, срок службы дольше, точный контроль температуры поверхности ламинированного валика.
- Технологический процесс: сухой пленочный рулонный ламинатор → экспонирование → проявка → выпечка/сушка → травление → снятие сухой пленки
SKU: n/a -
Ламинатор для нанесения пленочного фоторезиста

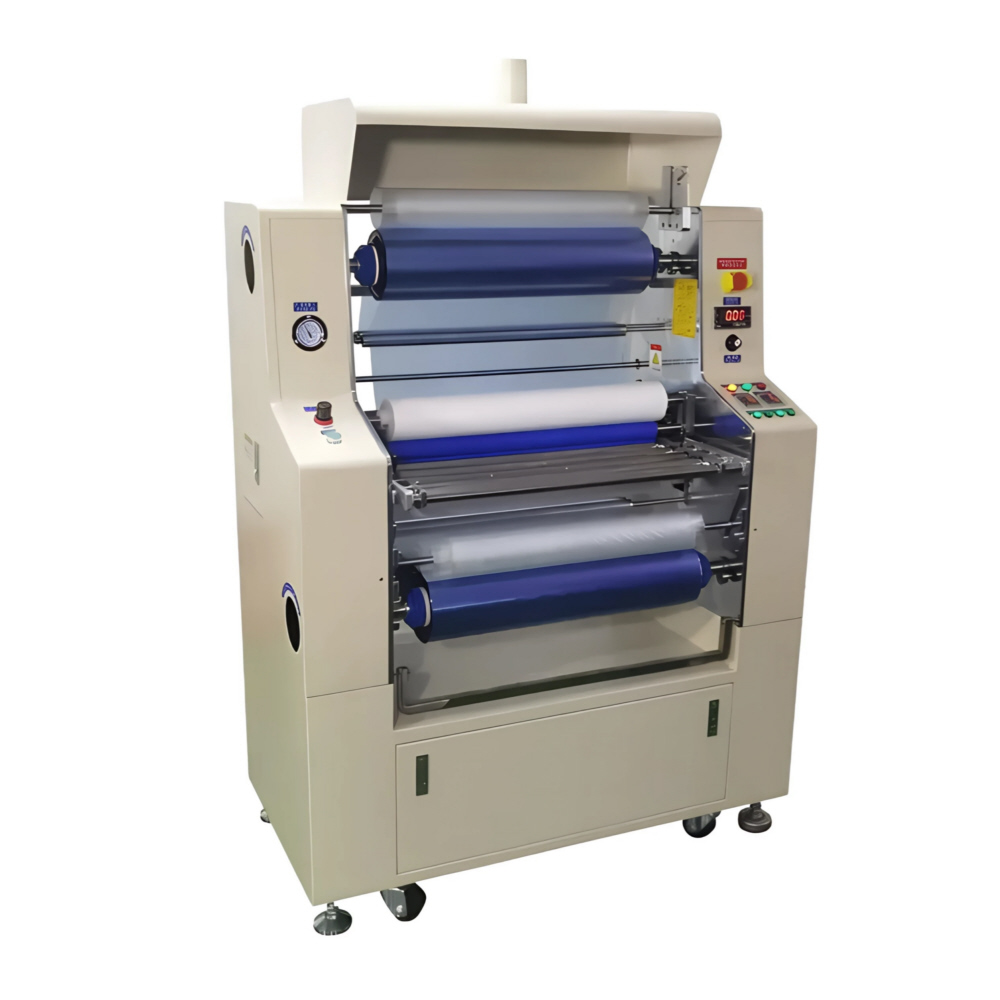

OS65R-2Q Ламинатор для нанесения пленочного фоторезиста
