Ремонтные центры BGA предназначенны для пайки и выпайки компонентов в корпусах BGA и подходят для большинства стандартных применений с BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBFA, CPGA
Ремонтные центры BGA
Показаны все (9)
-
Ремонтные центры BGA

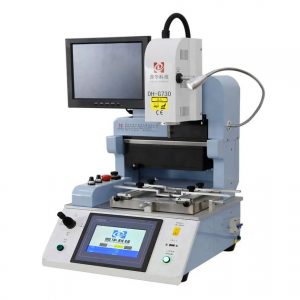

DH-G730 Ремонтная станция
Особенности
- Полуавтоматическая паяльная станция DH-G730 оснащается точной оптической системой выравнивания.
- Цветная оптическая система с функциями сплит-видения, два цветовых разделения, увеличение/уменьшение и микро-регулировка, оснащенная устройством обнаружения аберрации, с автоматической фокусировкой и программным обеспечением.
- CCD камера усиление до 200x, с функцией регулировки яркости верхнего/нижнего света, точность монтажа составляет 0,01 мм.
- Автоматическая распайка, установка и пайка.
- Встроенное инфракрасное лазерное позиционирование, помогает быстро позиционировать PCB.
- Монтажная головка со встроенным устройством для испытания давления, чтобы защитить PCB от повреждения.
- Встроенный вакуум в монтажной головке автоматически поднимается на чип в корпусе с шариковыми выводами после распайки.
SKU: n/a -
Ремонтные центры BGA

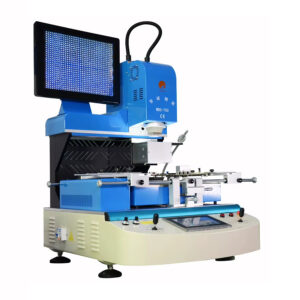

OSDS-750 Ремонтная станция BGA
Особенности:
- Максимальный размер печатной платы – 570×480 мм
- Минимальный размер печатной платы – 10×10 мм
- Мощность верхнего нагревателя – 1600 Вт
- 6 нагревательных сегментов для предварительного нагрева, пайки и охлаждения, с хранилищем для нескольких индивидуальных температурных кривых.
- Принимает высокоточный контроль термопары типа K с замкнутым контуром для температурной стабильности ± 1 ° C.
- Оснащен четырьмя внешними интерфейсами измерения температуры для точного обнаружения, анализа и калибровки пайки в реальном времени
- Сертифицированный CE, отвечающий международным стандартам безопасности и качества.
- Оснащен автоматическим устройством защиты от отключения в случае аномальных аварий.
- Особенности двойной защиты от перегрева для предотвращения перегрева и обеспечения стабильной работы.
SKU: n/a -
Ремонтные центры BGA

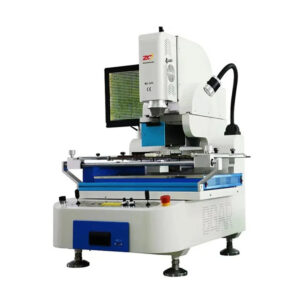

OSDS-800A Ремонтная станция BGA
Особенности:
- Максимальный размер печатной платы – 610×480 мм
- Минимальный размер печатной платы – 10×10 мм
- Применимый размер чипа – 0.8 × 0.8 мм до 120 × 120 мм
- Высокоточная оптическая система выравнивания: Станция оснащена промышленной HD-камерой и раздельной оптической линзой (Split-Vision) с цифровым увеличением до 20x. В сочетании с лазерным центрированием это гарантирует безупречную точность позиционирования чипа с погрешностью не более ±0.01 мм.
- Трехзонная независимая система нагрева:
- Верхний нагреватель: Термовоздушный мощностью 1200 Вт.
- Нижний нагреватель: Термовоздушный мощностью 1200 Вт.
- Нижний ИК-преднагреватель (большая зона): Инфракрасный кобальтовый подогрев мощностью 5000 Вт (с возможностью регулировки/ограничения до 2000 Вт). Суммарная мощность системы составляет 8400 Вт.
- Интеллектуальный контроль температуры: Нагрев управляется ПЛК (PLC) с выводом графиков на сенсорный ЖК-экран. Высокоточные термопары К-типа работают по замкнутому циклу, удерживая погрешность в пределах ±1%. Станция поддерживает до 5 внешних интерфейсов для измерения температуры плат.
- Универсальность размеров плат и чипов: Большая рабочая зона (поддерживает платы размером до 800 × 600 мм и толщиной до 8 мм) позволяет ремонтировать как мелкую портативную электронику, так и массивные промышленные или серверные материнские платы. Совместима с чипами от 0.8×0.8 мм до 120×120 мм.
- Автоматизация процессов: Головка верхнего нагревателя объединена с вакуумным пинцетом для автоматического захвата, пайки и выпаивания микросхем. Перемещение может координироваться с помощью встроенного джойстика.
SKU: n/a -
Ремонтные центры BGA

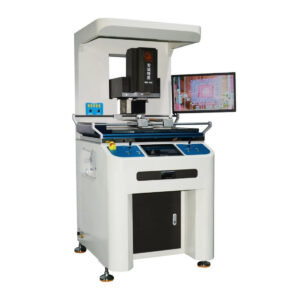

OSDS-900 автоматическая инфракрасная паяльная станция для BGA-разъемов
Особенности:
- Назначение: Ремонт крупных и толстых печатных плат (серверные материнские платы, автомобильные ЭБУ, телекоммуникационные модули, промышленные контроллеры).
- Максимальный размер платы (PCB): до 760 × 630 мм (толщина от 0.5 до 8 мм).
- Поддерживаемые компоненты: BGA, CGA, CSP, QFP, LGA, QFN, POP и др.
- Размер чипов: от 1×1 мм до 120×120 мм.
- Система позиционирования: Оптическая система разделения потоков (Split Vision) с высокой разрешающей способностью для точного совмещения выводов чипа с контактными площадками.
- Управление: Сенсорный экран с управлением через промышленный PLC-контроллер (например, Siemens).
- Нагрев: Комбинация верхнего нагрева горячим воздухом и нижнего инфракрасного/керамического нагрева, предотвращающая деформацию плат.
- Дополнительно: Опциональная подача азота (Nitrogen Capable), встроенная система дымоудаления и очистки воздуха, моторизированное вращение монтажной головки на 360°.
SKU: n/a -
Ремонтные центры BGA

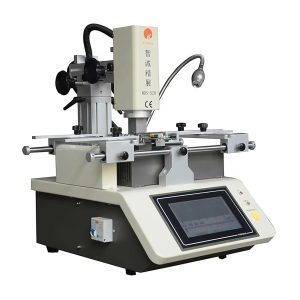

WDS-520 Ремонтная станция BGA/SMD
Особенности
- Машина оснащена промышленным сенсорным экраном высокой четкости. Температура отображает данные на сенсорном экране в виде кривой во время работы и имеет функции анализа кривой и модификации кривой;
- Он может хранить сотни данных о температурных кривых пользователя.
- Независимое управление нагревом в трех температурных зонах, нагрев горячим воздухом в верхней и нижней температурных зонах, нижняя температурная зона горячего воздуха может регулироваться вверх и вниз, инфракрасный нагрев в нижней температурной зоне, температура точно контролируется в пределах ± 2 градусов, а верхняя температурная зона может перемещаться вверх, вниз, влево и вправо. Верхняя и нижняя зоны нагрева могут быть установлены с девятью регуляторами температуры одновременно. Зона предварительного нагрева ИК может регулировать выходную мощность в соответствии с фактическими требованиями.;
- Нагревательное сопло может вращаться на 360°, что облегчает соответствие положению различных чипов; машина использует высокоточную термопару замкнутого контура управления типа К, а внешний интерфейс измерения температуры реализует точное определение температуры;
- Встроенный вакуумный присос, лампа освещения, вентилятор с поперечным потоком, лазерная лампа и другие вспомогательные функции; машина имеет усовершенствованную функцию сигнализации, интеллектуальное программное обеспечение для регулировки объема воздуха, которое более стабильно и удобно, чем традиционное управление с помощью ручки регулировки;
- Эта машина прошла сертификацию CE и имеет автоматическое устройство защиты от отключения питания для нештатных ситуаций. В случае выхода температуры за пределы допустимого диапазона схема может автоматически отключиться, с двойной функцией защиты от перегрева;
- Малогабаритный корпус;
- Высокая потребляемая мощность 3800 Ватт, обеспечивает работу с любыми типами BGA-систем;
- Для каждого термопрофиля нагрева устанавливается 9 ступеней температуры;
- Большая площадь печатной платы – 300 на 280 миллиметров по отношению к габаритам станции;
- Встроенный вакуумный пинцет;
- Три зоны нагрева;
- Все параметры станции контролируются и отображаются на 7-дюймовом сенсорном ЖК-дисплее;
- Возможность поворота сопла на 360 градусов;
- LED подсветка;
- Регулировка скорости вентилятора.
SKU: n/a -
Ремонтные центры BGA

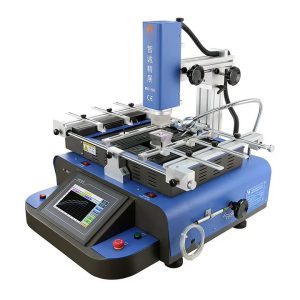

WDS-580 Ремонтная станция BGA
Особенности
- ИК станция WDS-580 – профессиональное решение для разборки и сборки систем BGA, UBGA, CBGA, CCGA, CSP, QFN, MLF, PGA. Устройство предназначено для ремонта материнских плат, компьютеров, видеокарт, ноутбуков, консолей и мобильных телефонов.
- Общая мощность – 4800 Вт
- Максимальный размер печатной платы – 400×370 мм минимальный размер 10 х 10 мм
- Линейный суппорт используется для точной регулировки или быстрого позиционирования осей X, Y и Z с высокой точностью позиционирования и быстрой работоспособностью.
- Машина использует сенсорный экран человеко-машинного интерфейса, управляется однокристальным микрокомпьютером и может хранить несколько наборов данных кривой температуры пользователя. Защита паролем и функция изменения при включении питания, температура отображается на сенсорном экране в виде кривой во время работы, и имеет функцию мгновенного анализа кривой.
- Три температурные зоны используются для независимого нагрева, верхняя и нижняя температурные зоны нагреваются горячим воздухом, а нижняя температурная зона нагревается инфракрасным излучением. Температура точно контролируется в пределах ± 3 градусов. Верхнюю температурную зону можно свободно перемещать по мере необходимости, вторую температурную зону можно регулировать вверх и вниз, а верхний и нижний нагреватели могут одновременно устанавливать несколько регуляторов температуры. Зона предварительного нагрева ИК может регулировать выходную мощность в соответствии с фактическими требованиями.
- Сопло горячего воздуха может вращаться на 360 °. Нижний инфракрасный нагреватель может равномерно нагревать печатную плату.
- Выбрано высокоточное управление замкнутым контуром термопары типа K, а внешний интерфейс измерения температуры используется для точного определения температуры. Позиционирование платы печатной платы использует V-образный паз, а гибкое и удобное подвижное универсальное приспособление защищает плату печатной платы и предотвращает повреждение устройства PCB Edge и деформацию печатной платы, а также может адаптироваться к ремонту различных размеров корпусов BGA.
- Мощный вентилятор с поперечным потоком используется для быстрого охлаждения платы PCB и повышения эффективности работы. В то же время встроенный вакуумный насос и внешний вакуумный присос используются для удобного и быстрого извлечения чипа BGA.
- Функция подачи сигнала тревоги завершается после завершения сварочных работ, а для удобства пользователей добавлена функция «предварительного сигнала тревоги».
- Эта машина прошла сертификацию CE и оснащена аварийным выключателем и автоматическим устройством защиты от отключения питания для нештатных ситуаций. В случае выхода температуры за пределы допустимого диапазона цепь может быть автоматически отключена и имеет двойные функции
SKU: n/a -
Ремонтные центры BGA
WDS-620 Ремонтная станция
Особенности
- Полуавтоматическая паяльная станция WDS-620 оснащается точной оптической системой выравнивания.
- Общая мощность – Макс. 4800 Вт
- Размер печатной платы – Макс. 400×380 мм Мин. 10×10 мм
- Применимые чипы – Макс. 80×80 мм Мин. 1×1 мм
- Мощность нагревателей – Верхняя температурная зона 1200 Вт, вторая температурная зона 1200 Вт, ИК температурная зона 2700 Вт
- Цветная оптическая система с функциями сплит-видения, два цветовых разделения, увеличение/уменьшение и микро-регулировка, оснащенная устройством обнаружения аберрации, с автоматической фокусировкой и программным обеспечением.
- CCD камера усиление до 200x, с функцией регулировки яркости верхнего/нижнего света, точность монтажа составляет 0,01 мм.
- Автоматическая распайка, установка и пайка.
- Встроенное инфракрасное лазерное позиционирование, помогает быстро позиционировать PCB.
- Монтажная головка со встроенным устройством для испытания давления, чтобы защитить PCB от повреждения.
- Встроенный вакуум в монтажной головке автоматически поднимается на чип в корпусе с шариковыми выводами после распайки.
SKU: n/a -
Ремонтные центры BGA

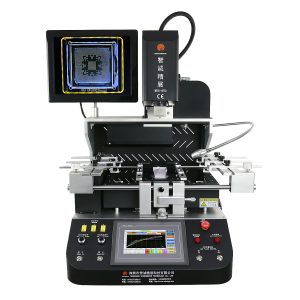

WDS-650 Ремонтная станция
Особенности
- Общая мощность 5200 Вт
- Размеры печатной платы Макс 410×380 мм Мин 10×10 мм
- Независимая система контроля температуры в трех температурных зонах:
- Верхняя и нижняя температурные зоны нагреваются горячим воздухом. Зона предварительного нагрева ИК нагревается импортными инфракрасными позолоченными световыми трубками. Температура быстро повышается, и температура точно контролируется с точностью ± 1 ℃. 8-ступенчатый контроль температуры может равномерно нагревать плату печатной платы, предварительно нагревать нижнюю часть большого ИК, делать всю температуру печатной платы равномерной, предотвращать деформацию, обеспечивать эффект сварки, а инфракрасная позолоченная световая трубка может независимо управлять нагревом.
- Верхний и нижний нагреватели горячим воздухом могут локально нагревать чип BGA и печатную плату одновременно, а затем дополнять инфракрасный нагреватель большой площади для предварительного нагрева нижней части печатной платы, что позволяет полностью избежать деформации печатной платы в процессе ремонта; выбрав использование только верхней температурной зоны или только нижней температурной зоны, можно свободно комбинировать энергию верхних и нижних нагревательных элементов.
- Выберите высокоточную систему управления замкнутым контуром термопары типа К и систему самонастройки параметров ПИД; может отображать четыре температурные кривые и хранить несколько наборов пользовательских данных одновременно, а также имеет функцию мгновенного анализа кривой; внешний интерфейс измерения температуры реализует точное определение температуры и может использоваться в любое время. Анализируйте и корректируйте температурную кривую фактически собранного BGA. И можете выполнять анализ кривой, установку и коррекцию температурных параметров в любое время на сенсорном экране;
- Точная система оптического выравнивания: используется система выравнивания цветного оптического зрения цифровой камеры высокой четкости с функциями разделения, увеличения, уменьшения и автоматической фокусировки, а также оснащена устройством автоматической регулировки цветового различия и яркости, которое может регулировать резкость изображения; с 15-дюймовым HD LCD-дисплеем.
- Многофункциональная и гуманизированная операционная система
- Применяется интерфейс «человек-машина» с сенсорным экраном высокой четкости, интегрированная конструкция верхнего нагревательного устройства и установочной головки, оснащен различными соплами BGA из титанового сплава, которые можно вращать на 360° в любое время, легко устанавливаются и заменяются.
- Углы осей X, Y и R точно регулируются с помощью микрометра, а точность выравнивания составляет ± 0,01 мм.
- Превосходная функция защиты безопасности: Имеет функцию сигнализации после завершения сварки или распайки. В случае выхода температуры за пределы допустимого диапазона схема может быть автоматически отключена и имеет двойную функцию защиты от перегрева. Температурные параметры
SKU: n/a -
Ремонтные центры BGA

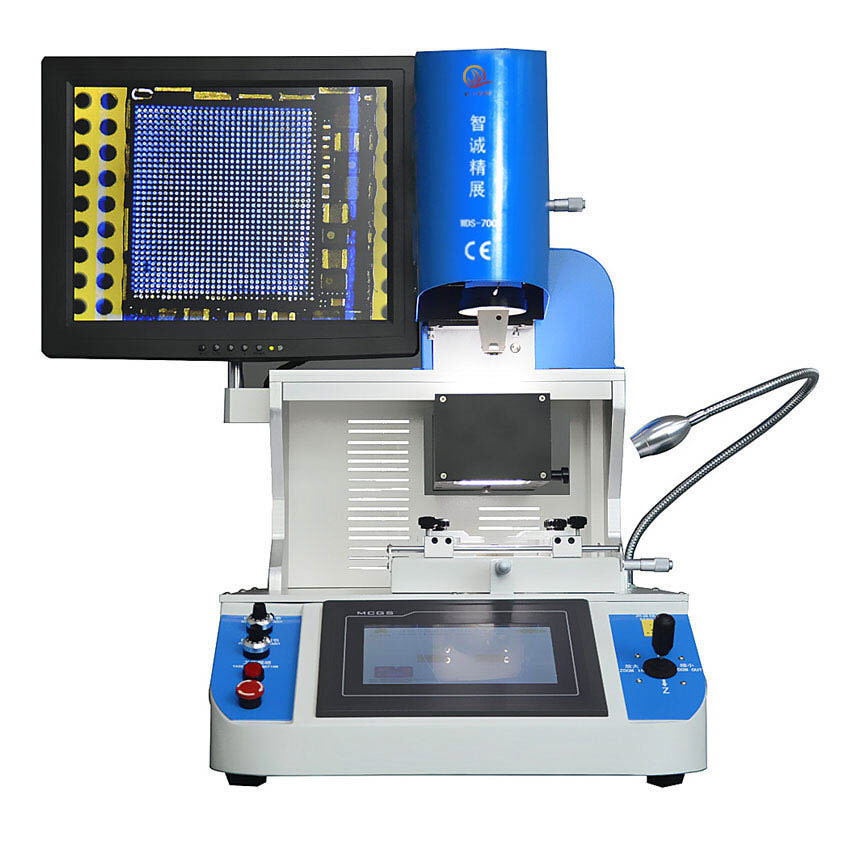

WDS-700 Ремонтная станция
Особенности
- Полуавтоматическая паяльная станция WDS-700 оснащается точной оптической системой выравнивания. Оси X, Y и угол R точно настраиваются с помощью микрометра, точность может достигать ± 0,01 мм.
- Независимая система контроля температуры с двумя температурными зонами:
① Верхняя и нижняя температурные зоны нагреваются горячим воздухом, а температура точно контролируется с точностью ± 1 ° C. Верхняя и нижняя температурные зоны могут нагреваться одновременно с верхней части компонентов и нижней части печатной платы. , и 8-ступенчатый контроль температуры могут быть установлены одновременно, что может обеспечить равномерный нагрев печатной платы.
② Микросхемы BGA и печатные платы могут одновременно локально нагреваться горячим воздухом; зона верхней или нижней температуры может использоваться независимо по выбору, а энергия верхнего и нижнего нагревательных элементов может свободно комбинироваться.
③ Выбраны высокоточные термопары К-типа с замкнутым контуром и система самонастройки параметров ПИД; одновременно могут отображаться четыре температурные кривые, могут быть сохранены несколько наборов пользовательских данных, а также функция мгновенного анализа кривых; Внешний интерфейс измерения температуры обеспечивает точное определение температуры, что позволяет анализировать и корректировать температурную кривую фактического BGA, собранного в любое время. А анализ кривой, установка и коррекция температурных параметров могут быть выполнены на сенсорном экране в любое время; - Точная система оптического выравнивания: используется регулируемая система цветного оптического видения с ПЗС высокой четкости, которая имеет функции разделения света, увеличения, уменьшения и автоматической фокусировки, а также оснащена автоматическими устройствами регулировки цветового различия и яркости для настроить четкость изображения; 15-дюймовый ЖК-дисплей высокой четкости.
- Многофункциональная и удобная операционная система. Используется интерфейс человек-машина с сенсорным экраном высокой четкости, с интегрированной конструкцией верхнего нагревательного устройства и установочной головки, а также станция оснащена различными воздушными соплами BGA из титанового сплава, которые легко устанавливаются и заменяются.
- Улучшенная функция защиты: он имеет функцию сигнализации после завершения сварки или распайки, и схема может автоматически отключать питание, когда температура выходит из-под контроля, и имеет двойные функции защиты от перегрева. Температурные параметры защищены паролем для предотвращения произвольного изменения и многими другими функциями защиты и защиты от дурака.
SKU: n/a
