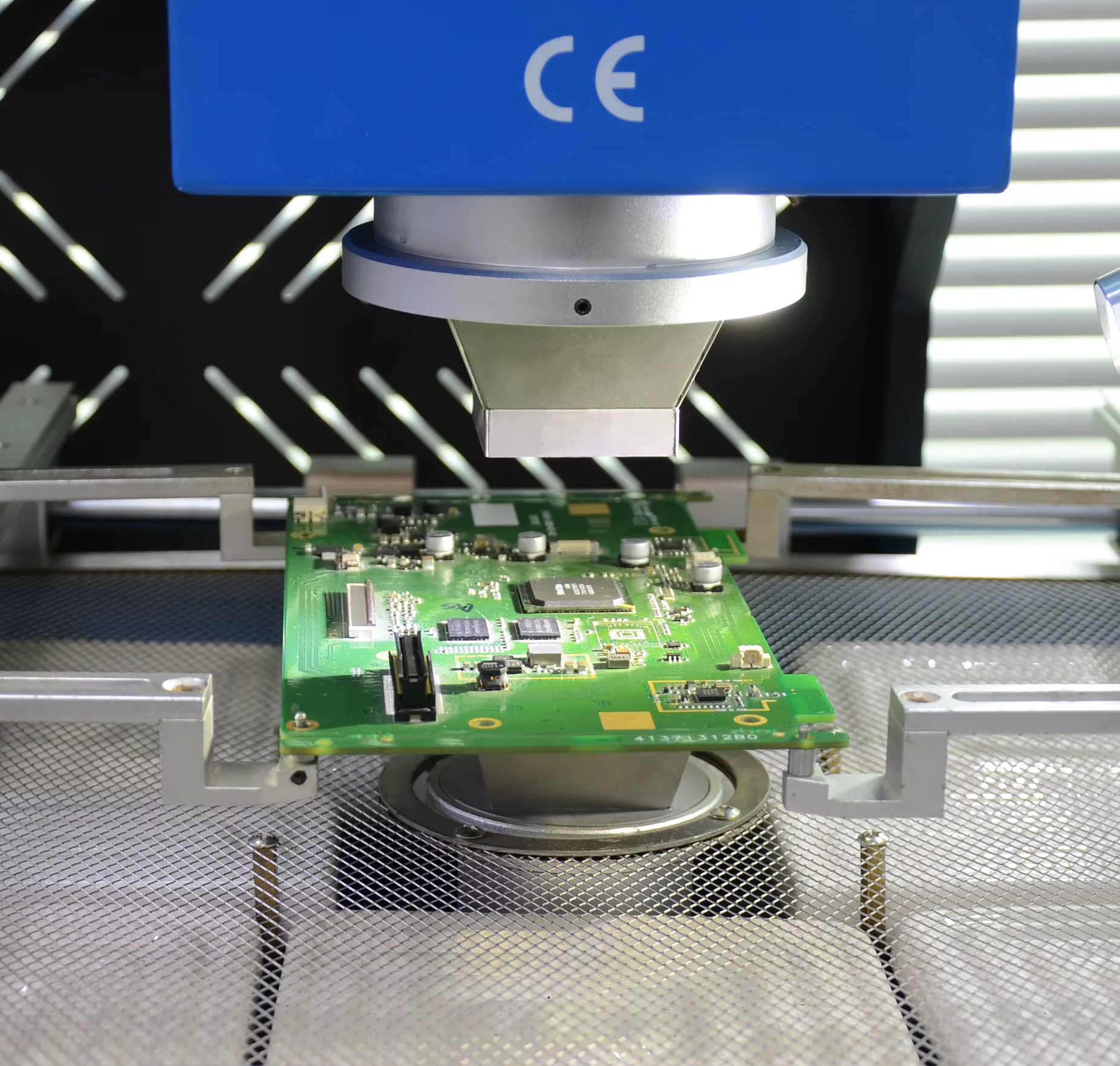

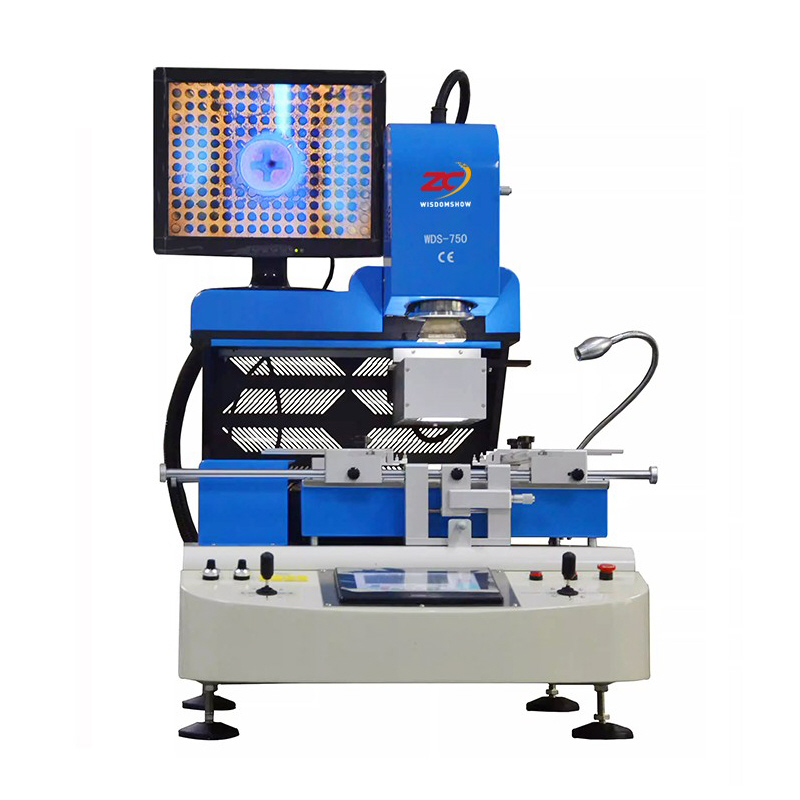

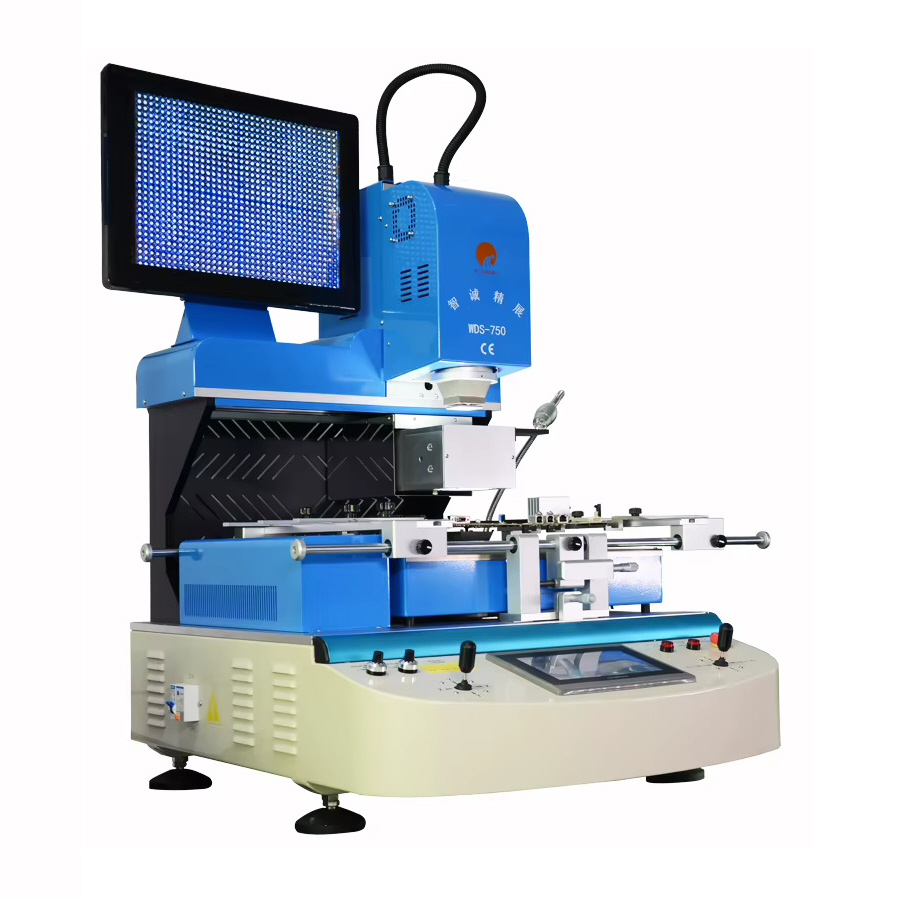

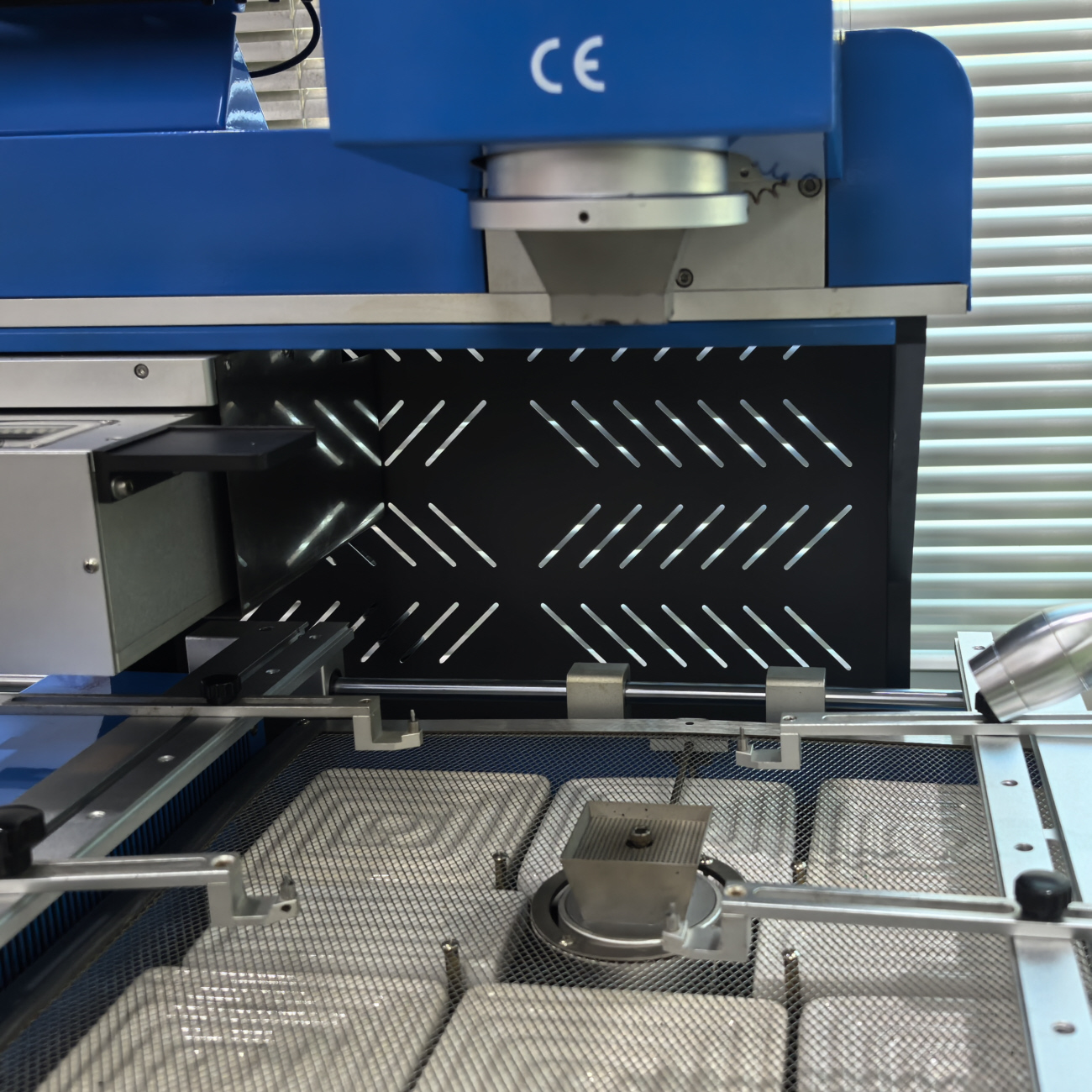

OSDS-750 Ремонтная станция BGA
Наличие:
Доступно для предзаказа
Особенности:
- Максимальный размер печатной платы – 570×480 мм
- Минимальный размер печатной платы – 10×10 мм
- Мощность верхнего нагревателя – 1600 Вт
- 6 нагревательных сегментов для предварительного нагрева, пайки и охлаждения, с хранилищем для нескольких индивидуальных температурных кривых.
- Принимает высокоточный контроль термопары типа K с замкнутым контуром для температурной стабильности ± 1 ° C.
- Оснащен четырьмя внешними интерфейсами измерения температуры для точного обнаружения, анализа и калибровки пайки в реальном времени
- Сертифицированный CE, отвечающий международным стандартам безопасности и качества.
- Оснащен автоматическим устройством защиты от отключения в случае аномальных аварий.
- Особенности двойной защиты от перегрева для предотвращения перегрева и обеспечения стабильной работы.
Доступно для предзаказа

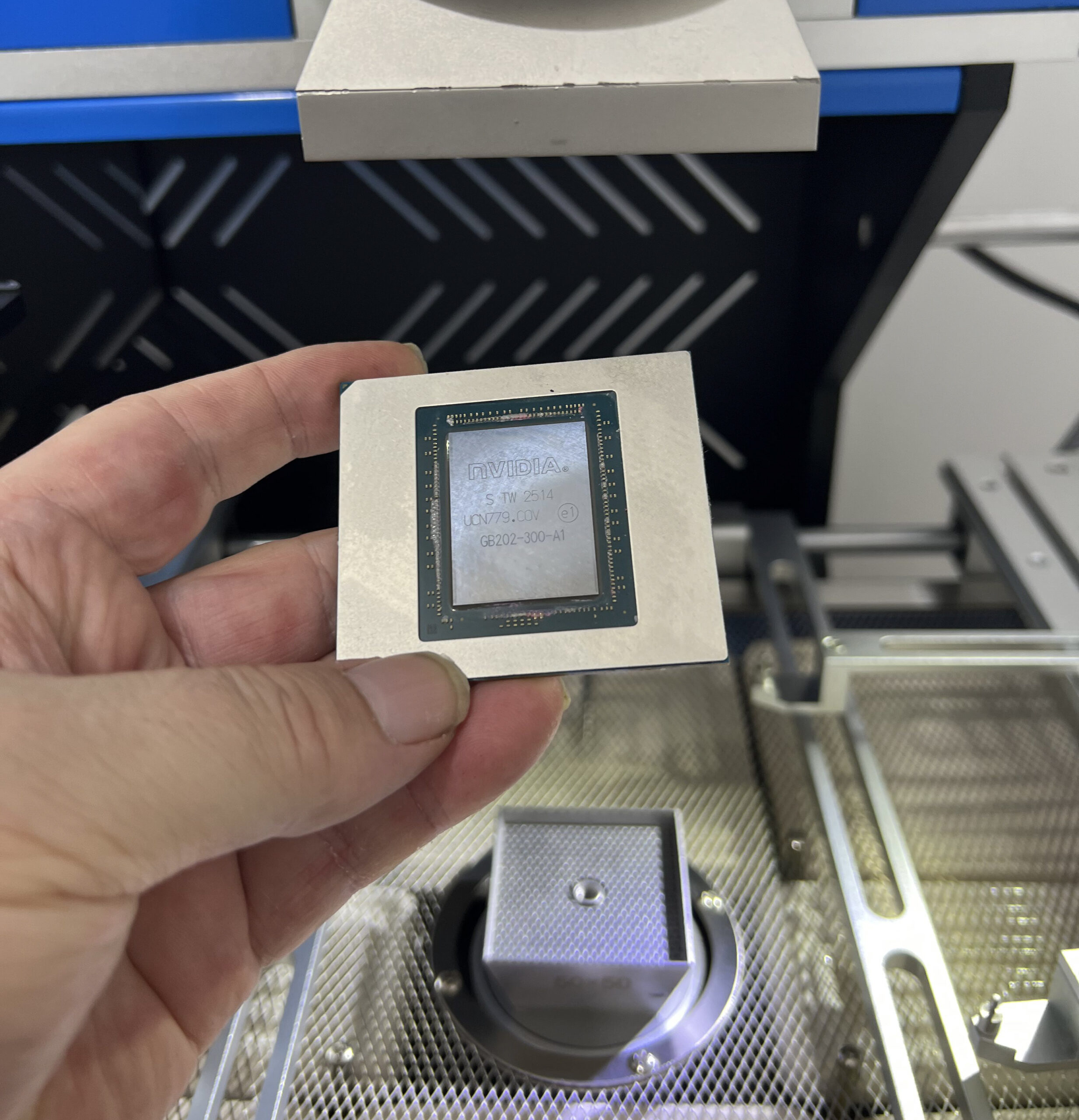

Ремонтная станция BGA OSDS-750 широко используется для замены и ремонта чипов BGA в ноутбуках, мобильных телефонах, Xbox360, PS3 и других электронных устройствах.
Это идеальное решение для ремонтных мастерских и заводов по производству электроники для послепродажного обслуживания и высокоточной переделки.
Благодаря оптическому выравниванию, трехзонному нагреванию и регулированию температуры в замкнутом контуре ± 1 ° C OSDS-750 обеспечивает надежную работу как для бессвинцовых, так и для традиционных приложений пайки.
Операционная система:
- Ручные и полуавтоматические режимы для гибкой работы.
- Может припаять, отбирать, выбирать, размещать и заменять чипы BGA с точностью ± 0,01 мм.

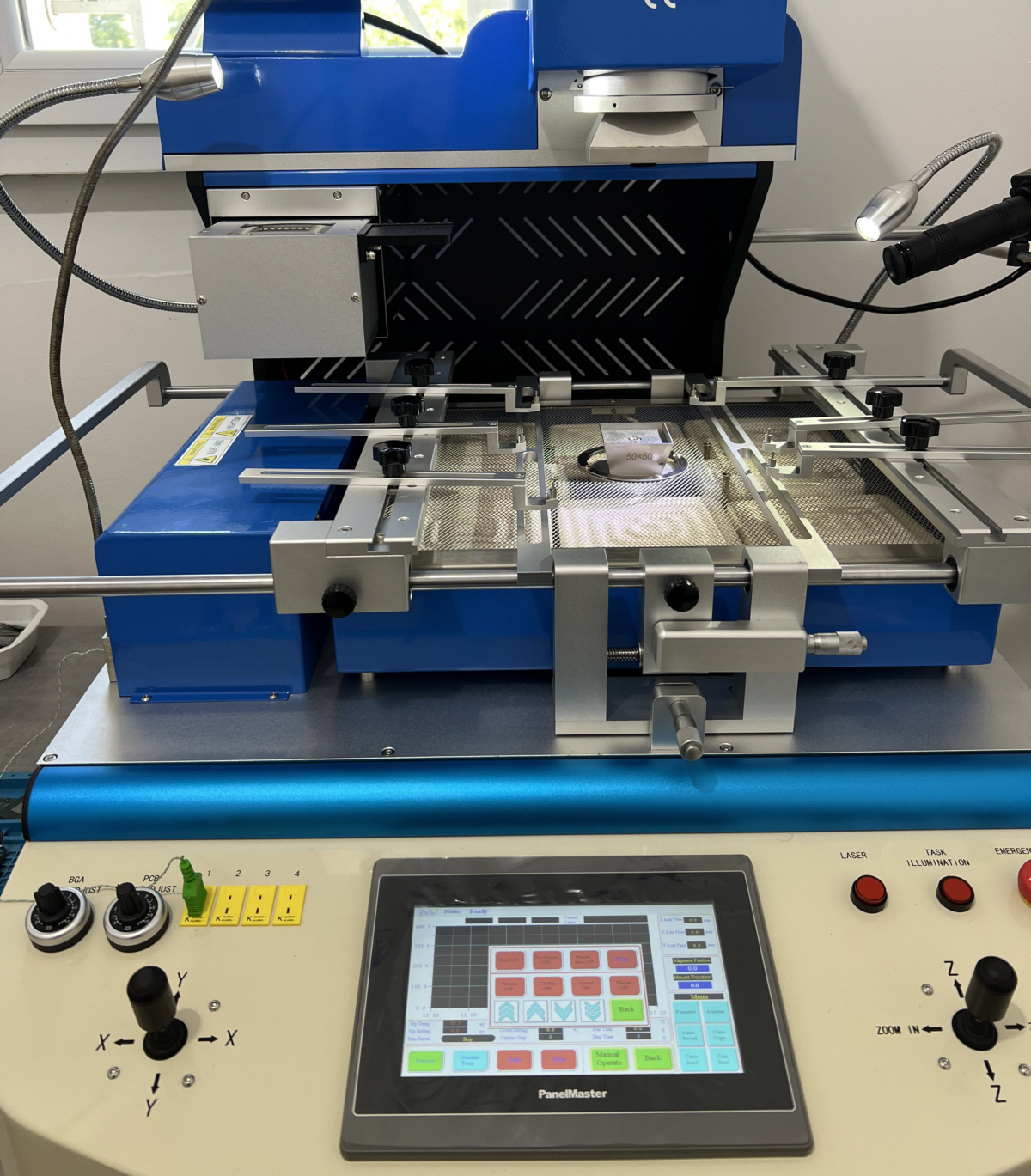

- Удобный сенсорный интерфейс с оптическим выравниванием для быстрой и точной переделки.
| Модель | OSDS-750 Ремонтная станция BGA |
|---|---|
| Максимальный размер печатной платы | 570×480 мм |
| Минимальный размер печатной платы | 10×10 мм |
| Мощность верхнего нагревателя | 1600 Вт |
| Мощность нижнего нагревателя | 1600 Вт |
| Мощность ИК-нагревателя | 4200 Вт (2400 Вт — регулируемая) |
| Электропитание | однофазное, 220 В ±10%, 50 Гц |
| Метод контроля температуры | замкнутый контур (closed loop) с использованием высокоточных термопар k-типа; независимое измерение температуры сверху и снизу, точность измерения — ±1 °c |
| Регулирование температуры | замкнутый контур (closed loop) с использованием высокоточных термопар k-типа; независимое измерение температуры сверху и снизу, точность регулирования — до ±1 °c |
| Компоненты системы управления | высокочувствительный сенсорный экран, модуль терморегулирования, ПЛК (plc), шаговые приводы |
| Мониторинг процесса пайки | внешняя камера для наблюдения за процессом плавления припоя (опция) |
| Количество каналов для измерения температуры | 4 |
| Увеличение изображения чипа | 2–30 крат |
| Толщина печатной платы | 0,5–8 мм |
| Поддерживаемые размеры чипов | от 0,8×0,8 мм до 120×120 мм |
| Минимальный шаг выводов чипа | 0,15 мм |
| Максимальная нагрузка при установке | 300 г |
| Точность установки | ±0,01 мм |
| Оптическая система позиционирования | объектив с электроприводом (перемещение вперед, назад, влево, вправо) для исключения «слепых зон» при совмещении |
| Габаритные размеры (ДxШxВ) | 750×835×880 мм |
| Размеры упаковки (ДxШxВ) | 810x930x1060 мм |
| Вес Нетто/Брутто | 80/120 кг |
