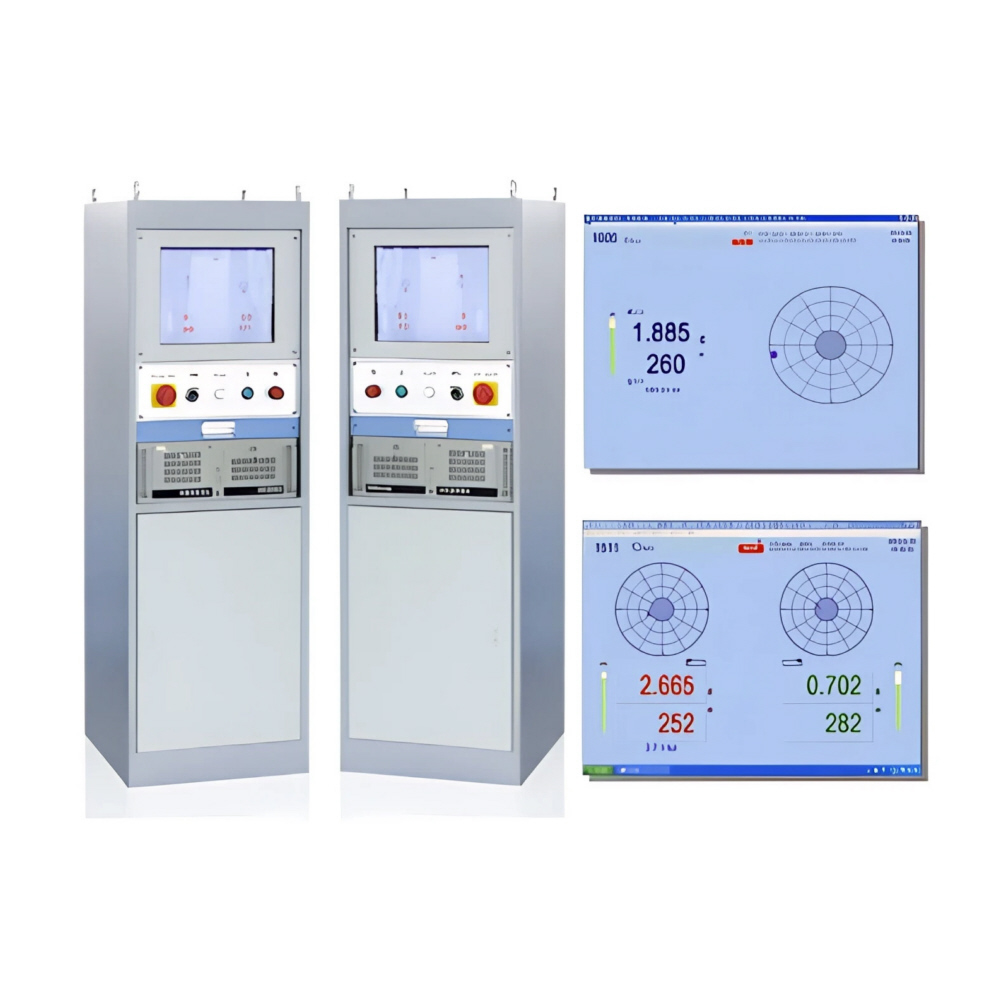

JP-580 система управления балансировочными станками

OSHZS Балансировочный станок для лопастей пропеллера БПЛА

Наличие:

Доступно для предзаказа

Особенности:

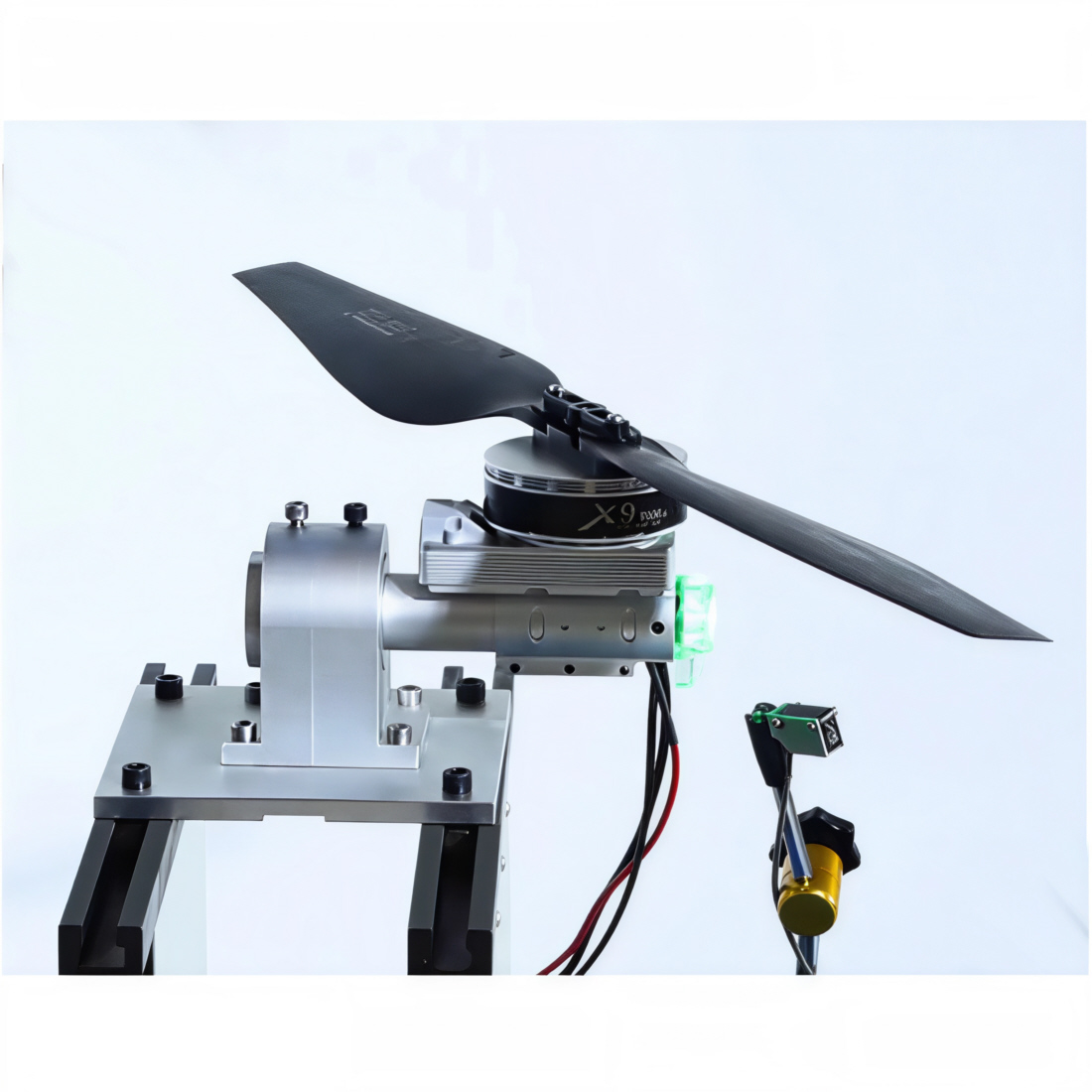

  • Аэронавигационная оптимизация: Специально разработанные кронштейны соответствуют механике конкретной заготовки, минимизируя гашение вибраций и передавая усилие непосредственно во время вращения всего гребного винта.
  • Масса заготовки 1~50 кг
  • Максимальный диаметр  ротора 550 мм (возможно изменение до 1000 мм)
  • Расстояние между двумя  опорами подшипника 40~700 мм
  • Диаметр коренной шейки каретки ролика Φ15-75 мм можно добавить до  Φ75~180 мм
  • Диапазон скорости вращения 700,1050 об/мин  бесступенчатое регулирование
  • Длина станины станка 900 мм

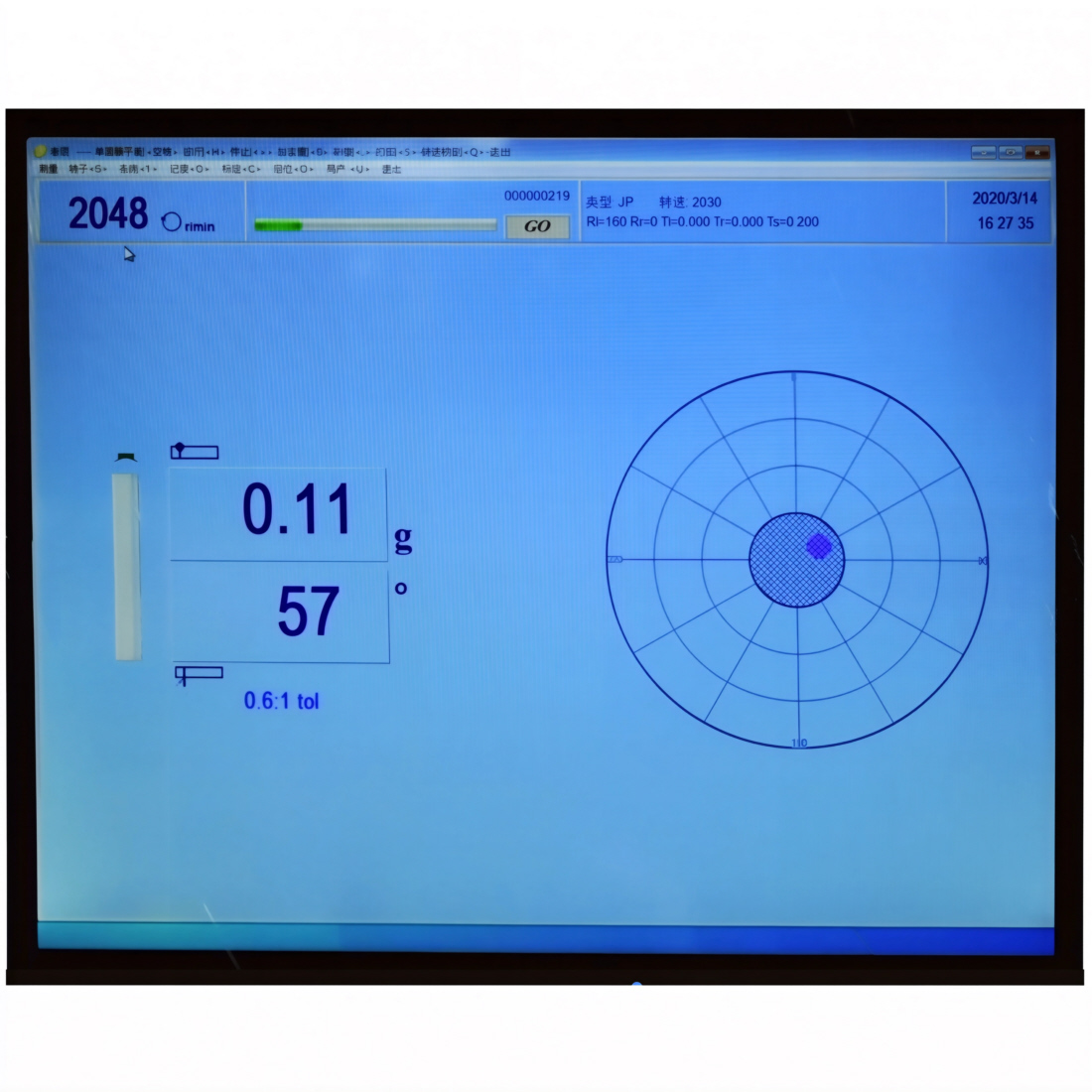

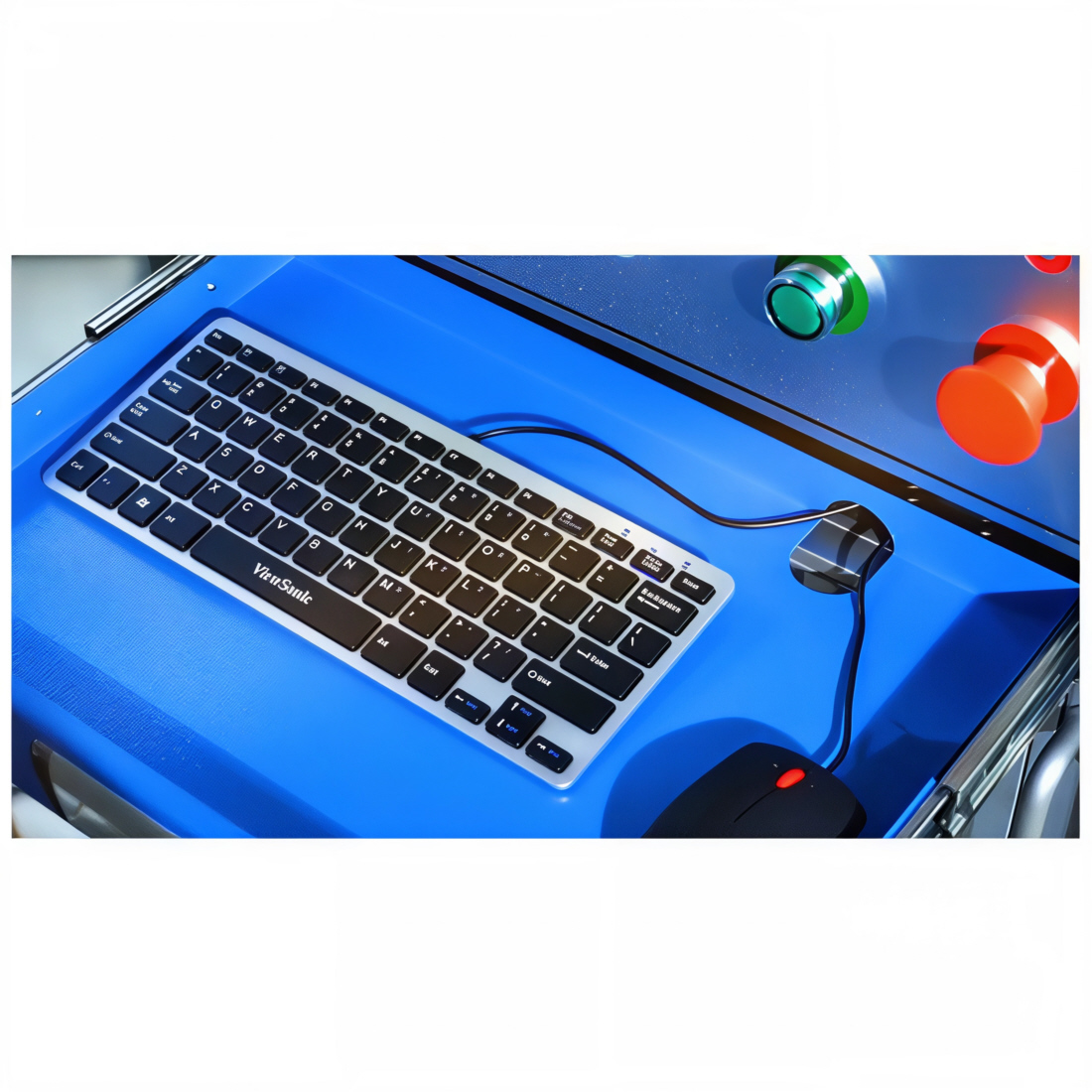

  • Усовершенствованный измерительный блок: Использует высокоточный электрический измерительный блок JP-580, интегрированный в промышленный компьютер с 17-дюймовым ЖК-экраном.
  • Устранение ошибок компонентов: Система измеряет узел в целом, отфильтровывая ошибки и начальные дисбалансы, вызванные отдельными деталями узла, подшипниками или производственными ограничениями соединений.
  • Зажим заготовки: Оснащен высокоточными пневматическими зажимами для обеспечения быстрого, стабильного и высоковоспроизводимого зажима заготовки.

Доступно для предзаказа

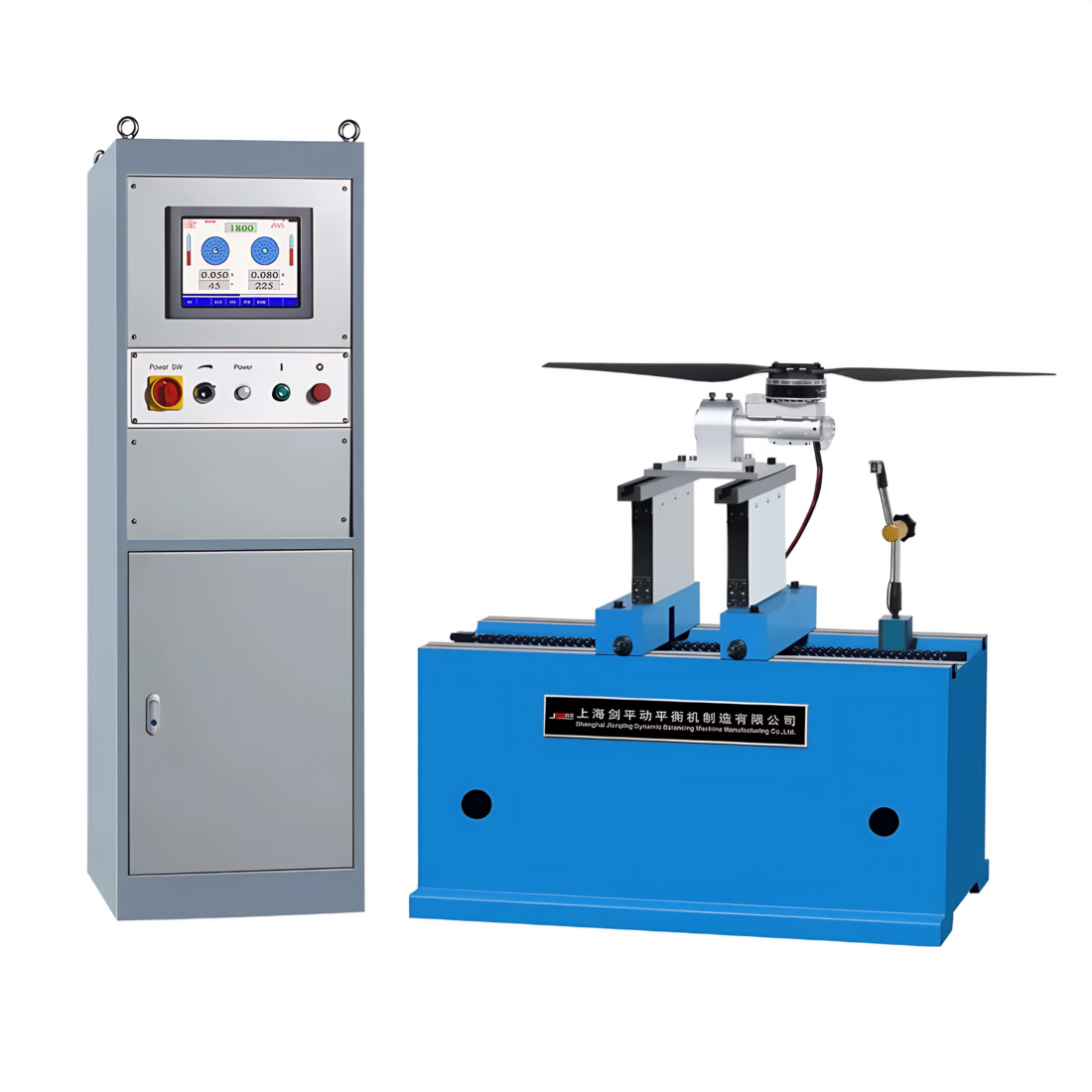

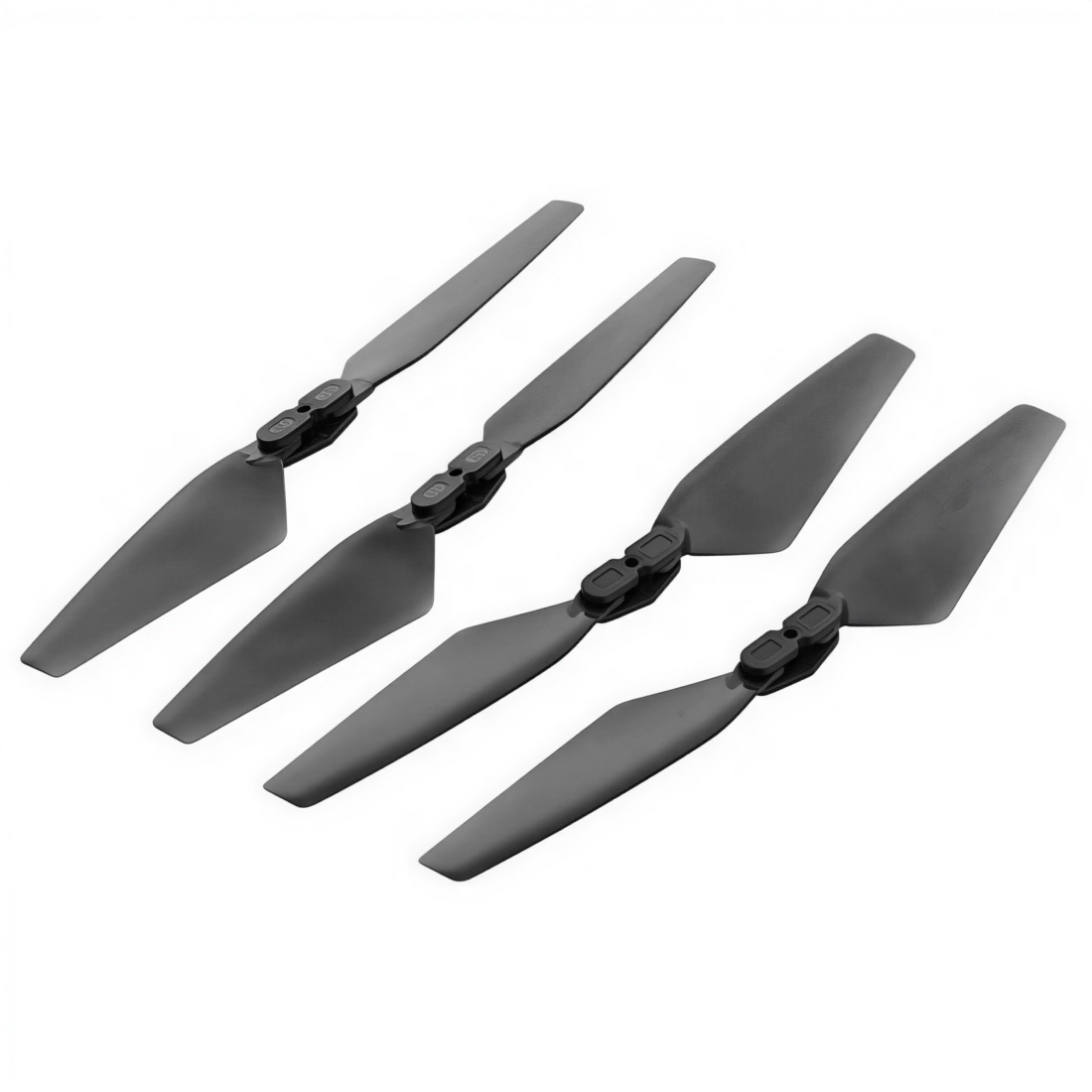

Балансировочный станок OSHZS — это высокоточный электрический горизонтальный динамический балансировочный станок, специально разработанный для применения в авиационной промышленности. Он в основном используется для проверки общего динамического дисбаланса лопастей винтов самолетов, дронов и малых беспилотных летательных аппаратов (БПЛА).

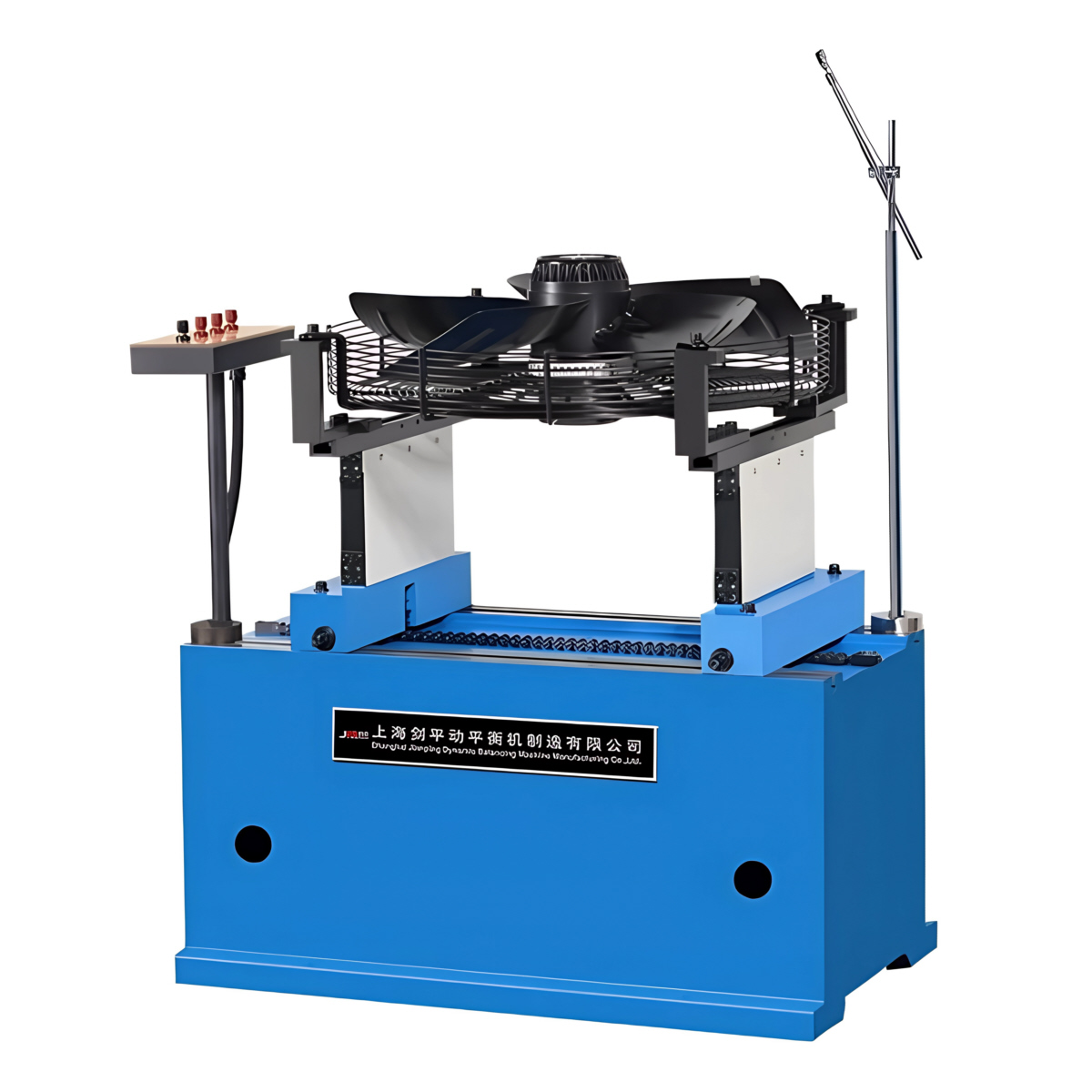

OSHZS широко используется для балансировки вращающихся тел, таких как роторы   двигателей, крыльчатка, вентиляторы, коленчатый вал, турбокомпрессор, водяной насос, ролик, шлифовальный круг, главный вал станка, текстильная техника, инструмент, шпиндель и т.д…

Категория: Метки: ,
Модель OSHZS Балансировочный станок для лопастей пропеллера БПЛА
Масса заготовки 1~50 кг
Максимальный диаметр  ротора 550 мм (возможно изменение до 1000 мм)
Расстояние между двумя  опорами подшипника 40~700 мм
 Диаметр коренной шейки каретки ролика Φ15-75 мм можно добавить до  Φ75~180 мм
 Диаметр привода ремня 18~200 мм
Диапазон скорости вращения 700,1050 об/мин  бесступенчатое регулирование
Длина станины станка 900 мм
Мощность двигателя 0.75 кВт  ( частотный двигатель )
Минимальная достижимая остаточная несбалансированность Менее ≤ 1 г·мм/кг
Требования к электропитанию переменный ток 220 В, однофазный, 50/60 Гц
Размеры упаковки (ДxШxВ) Механическая часть: 1.1×0.9×1.3 м.
Контроллер: 0.75 ×0.75×1,95 м.
Вес Нетто/Брутто Механическая часть:  430 кг  контроллер:  110 кг
