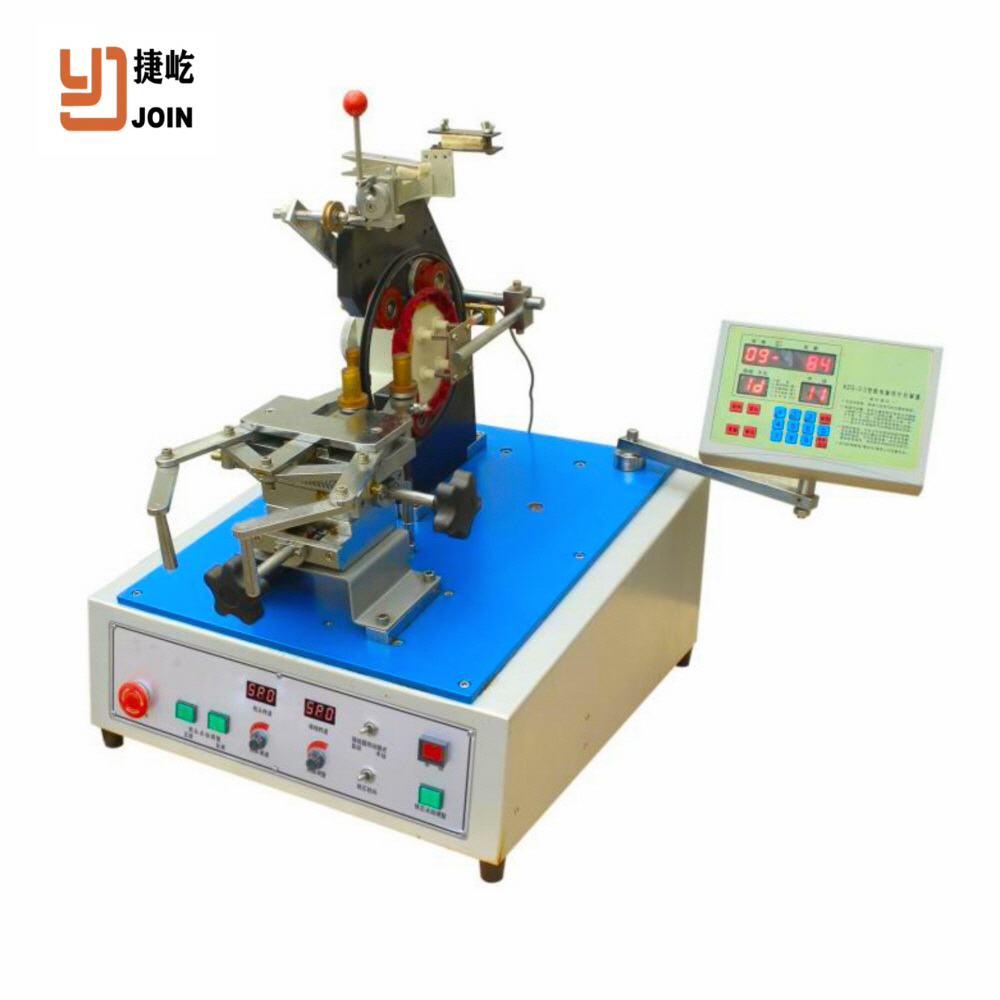

JY-1732H станок для намотки тороидальной катушки со слайдерной головкой
JG-4163, JG-4163B станок для намотки тороидальных трансформаторов, провод 0,6-1,6 мм
JG-5204 Станок для намотки тороидальных трансформаторов
JG-2073, JG-2073B, JG-3074 Высокоскоростной станок для намотки тороидальных трансформаторов
JG-2073, JG-2073B, JG-3074 Высокоскоростной станок для намотки тороидальных трансформаторов
JG-5204 Станок для намотки тороидальных трансформаторов
GWSM-0219B станок для намотки тороидальных трансформаторов
JY-0966H, JY0966P, JY1738P станок для намотки небольших тороидальных трансформаторов
JY-0966H, JY0966P, JY1738P станок для намотки небольших тороидальных трансформаторов
JY-0966H, JY0966P, JY1738P станок для намотки небольших тороидальных трансформаторов
JGC-1081H станок для намотки тороидальных трансформаторов
JGC-1081H станок для намотки тороидальных трансформаторов
JGC-1081H станок для намотки тороидальных трансформаторов

JY-1431H станок для намотки тороидальной катушки со слайдерной головкой

Наличие:

Доступно для предзаказа

Особенности

  • Настольный намоточный станок JY-1431H  представляет из себя высокоскоростное устройство для тороидальной намотки медного провода диаметром  φ 0,07—0,23 мм.
  • Области применения: фильтры для подавления электромагнитных помех и первичная обмотка небольших силовых трансформаторов.
  • Макс. внешний диаметр катушки – φ60-100 мм
  • Мин. внутренний диаметр катушки – φ8 мм
  • Конечная высота тороидального трансформатора – 30мм
  • Один комплект стандартной автоматической машины для намотки тороидальной катушки включает только один челнок для намотки PCS, челноки для намотки других размеров являются опцией и оплачиваются дополнительно.
  • Высокотехнологичный челнок для максимальной эффективности.
  • Отдельные регуляторы скорости для загрузки и наматывания проволоки.
  • С помощью датчика длины провода можно точно подсчитать длину загрузочного провода.
  • Можно точно подсчитать количество витков обмотки с помощью высокочастотного фотоэлектрического датчика.
  • Программируемое направление намотки, диапазон возврата обмотки (обороты или угол) и угол намотки сегмента.
  • Точное расстояние между проводами с помощью программируемого контроллера.

Доступно для предзаказа

JY-1431H станок для намотки тороидальной катушки со слайдерной головкой представлеют из себя устройство для тороидальной намотки провода медного провода  на катушки. JY-1431H качественный станок с удобным контроллером. Они предназначены для массового производства небольших тороидальных сердечников. Настройка станка выполняется довольно легко. По желанию Покупатель получит пошаговое руководство станка на русском языке.
В основном используется для тороидальных трансформаторов, тороидальных трансформаторов тока, тороидальных датчиков тока, тороидальных катушек, тороидальных дроссельных катушек.








Категория: Метки: , , , , , , , , , , , , , , , ,
Модель JY-1431H станок для намотки тороидальной катушки со слайдерной головкой
Диаметр провода φ 0,05—0,2 мм
Мин. конечный внутренний диаметр катушки φ 8 мм
Макс. конечная высота трансформатора 30 мм
Макс. конечный внешний диаметр катушки φ60-110 мм
Расстояние между проводами Пропорциональная связь
Управление намоткой провода Пропорциональная связь с двойной переменной шаговой частотой (шаговый двигатель)
Макс. скорость намотки 800 об/мин
Рабочее напряжение 220 В переменного тока (50 Гц)
Ёмкость программ памяти контроллера 29 групп (комплект)
Габаритные размеры (ДxШxВ) 550x500x580 мм
Размеры упаковки (ДxШxВ) 700x800x800мм
Вес Нетто/Брутто 83/100 Кг
Модель JY-2073 JY-0966H JY0966P JY1738P
Диапазон диаметра провода φ0.20—0.70 мм φ0.05—0.12 мм φ0.15-0.30 мм φ0.2-0.80 мм
Макс. конечный внешний диаметр катушки φ60—200 мм φ30-80 мм φ30 мм φ60-110 мм
Мин. конечный внутренний диаметр катушки φ35 мм φ5 мм φ4.5 мм φ8 мм
Макс. конечная высота трансформатора 80 мм 15 мм 15 мм 30 мм
Емкость памяти контроллера Можно запомнить 29 программ для различных катушек
Расстояние между проводами Пропорциональная связь с двойной переменной шаговой частотой (шаговый двигатель)
Скорость намотки 700 об/мин 800 об/мин 1000 об/мин 800 об/мин
Рабочее напряжение 220 В переменного тока (50 Гц)
Расстояние между проводами Пропорциональная связь (шаговый двигатель)
Габаритные размеры (ДxШxВ) 550x500x700 мм 550x500x720 мм 550x500x780 мм 550x500x700 мм
Размеры упаковки (ДxШxВ) 800x720x950 мм
Вес Нетто/Брутто 83/108 Кг 83/108 Кг 83/108 Кг 83/108 Кг
Модель JY-4163B JY-4163 JY-5204 JY-6204
Диаметр провода φ 0.5—1.3 мм φ 0.6—1.6 мм φ  0.7—2.0 мм φ 0.7—2.5 мм
Мин. конечный внутренний диаметр катушки φ 25 мм φ 30 мм φ 40 мм φ 40 мм
Макс. конечная высота трансформатора 80 мм 100 мм
Макс. конечный внешний диаметр катушки φ60-200 мм
Расстояние между проводами Пропорциональная связь
Управление намоткой провода Пропорциональная связь с двойной переменной шаговой частотой (шаговый двигатель)
Макс. скорость намотки 200 об/мин
Рабочее напряжение 220 В переменного тока (50 Гц)
Ёмкость программ памяти контроллера 29 групп (комплект)
Габаритные размеры (ДxШxВ) 550x500x750 мм 550x500x780 мм
Размеры упаковки (ДxШxВ) 800x900x1000мм
Вес Нетто/Брутто 94/110 Кг
